在线直线度测量仪为什么要在两辊矫直机前后安装?好处是什么

2022-11-17 09:29   阅读:797

在线直线度测量仪是区别于传统人工检测法的一种新型检测方法,它可安装在生产线需要检测直线度的位置,进行实时在线检测。


我们都知道,直线度是线材、棒材、管材等的一种重要信息,关乎着产品是否合格,对不合格的产品,还需要使用矫直机进行矫直,已达到标准。


两辊矫直机是对金属型材、棒材、管材、线材等进行矫直的设备。矫直机通过矫直辊对棒材等进行挤压使其改变直线度。一般有两排矫直辊,数量不等。也有两辊矫直机,依靠两辊(中间内凹,双曲线辊)的角度变化对不同直径的材料进行矫直。矫直机类型有两辊矫直机、压力矫直机、平衡滚矫直机、斜滚矫直机、旋转反弯矫直机等等。


矫直机注意事项


1、认真观测钢棒/管直度,初调整时确保钢棒/管与矫直辊身四分之三接触,并保证其间隙不大于0.1mm。


2、矫直速度要根据钢棒/管的弯曲程度以及被矫钢管的材质来合理调整。


3、根据钢管的材质、弯曲度及所要求的精度来调整上下辊之间的距离,保证矫直压下量。


4、矫管过程中严禁用手触摸矫直辊及运动中的钢棒/管,并注意钢管表面质量,防止钢棒/管表面划伤及压痕产生。


不管矫直机是何种类型,直线度都是需要了解的非常重要的信息。这就需要直线度测量仪来检测直线度尺寸,矫直机实现了自动化生产,而为了自动化产线的高速轧制,直线度测量仪同样需要在线直线度测量设备。

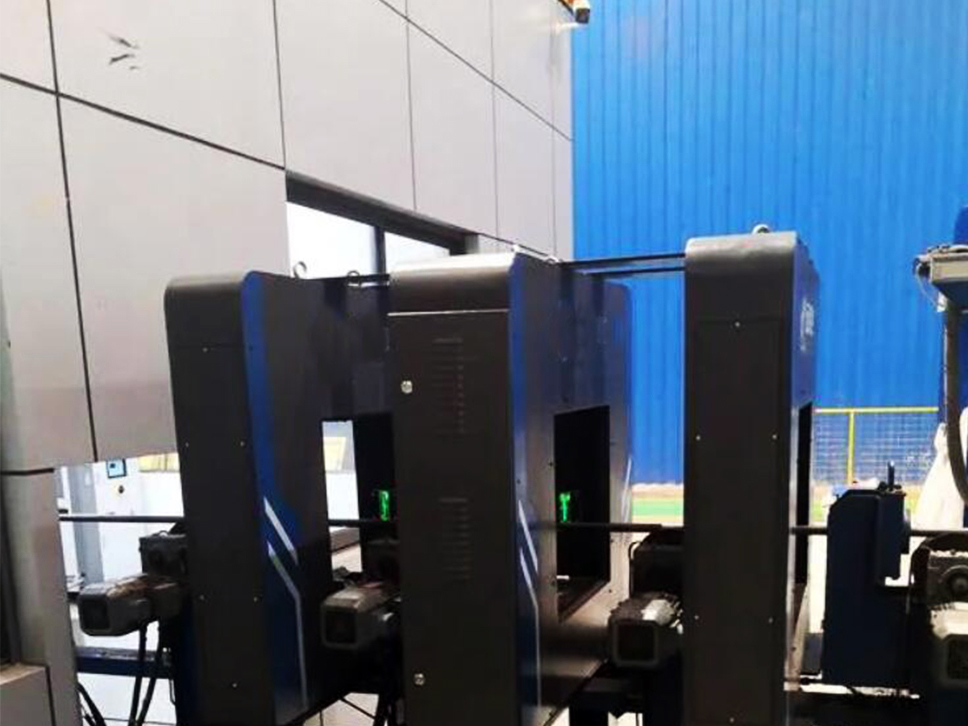

在线直线度测量仪采用3台测量仪组合而成,以3点测量法进行直线度尺寸的实时在线检测,并实时提供给操作工实时检测数据,甚至能将检测数据进行实时传输。每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。


安装在矫直机前


当在线直线度测量仪安装在矫直机前,用于给矫直机提供矫直数据,让矫直机快速准确的完成矫直工作。


安装在矫直机后

当在线直线度测量仪安装在矫直机后,用于检测矫直后的轧材是否符合标准,如不标准,可给予超差声光报警提示,方便工作人员挑选出不合格品重新进行矫直工作。


总之直线度测量仪安装在不同的位置起到不同的作用,根据生产需求及生产线情况,将直线度测量仪安装在合适位置,实现高品质检测。
