  • 双链式拉拔机  DBC-40

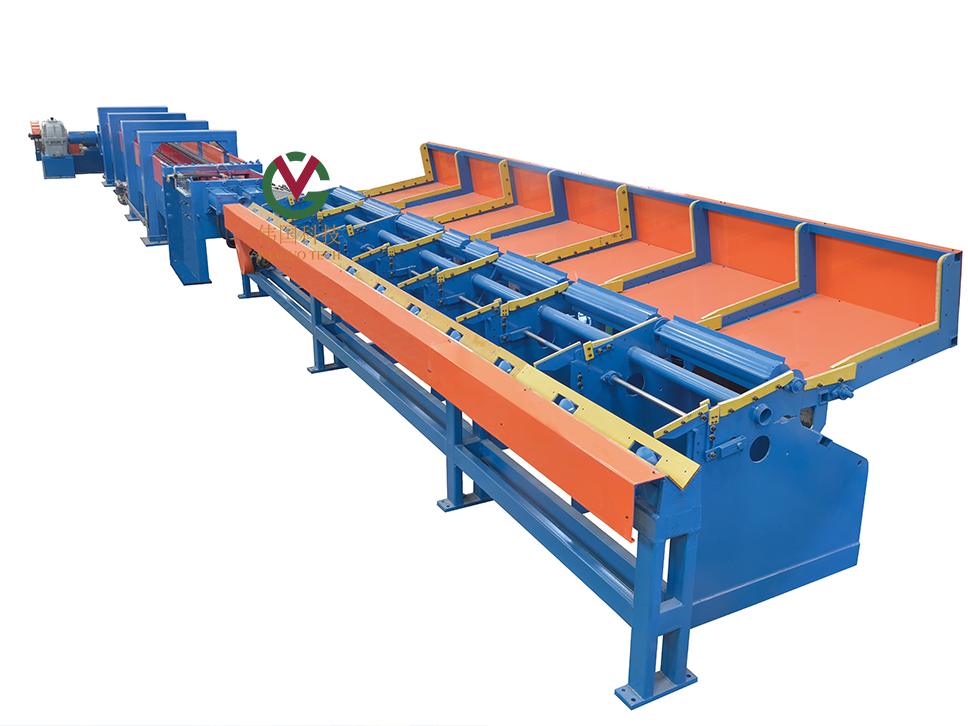

双链式拉拔机 DBC-40

产品简介:双链式拉拔机是将金属坯料通过拉拔模的模孔使其变形的塑性加工方法。改变拉拔模模孔的形状和尺寸,即可得到相应的拉拔成形的产品。

详细介绍

技术参数

A:双链式拉拔机是将金属坯料通过拉拔模的模孔使其变形的塑性加工方法。拉拔过程中坯料在拉拔模内产生塑性变形,通过拉拔模后,坯料的截面形状和尺寸与拉拔模模孔出口相同。因此,改变拉拔模模孔的形状和尺寸,即可得到相应的拉拔成形的产品

B:




C:设备组成

本设备由自动上料架1套、自动挤头机1套、拉拔主机1套、收料架1套、相关的电控系统和液压系统等组成。

C-1自动上料架

C-2 自动挤头机

挤头机由挤头夹模、油缸、液压站及机座等组成,是一台免束头的设备,可以节约材料。挤头长度可控。

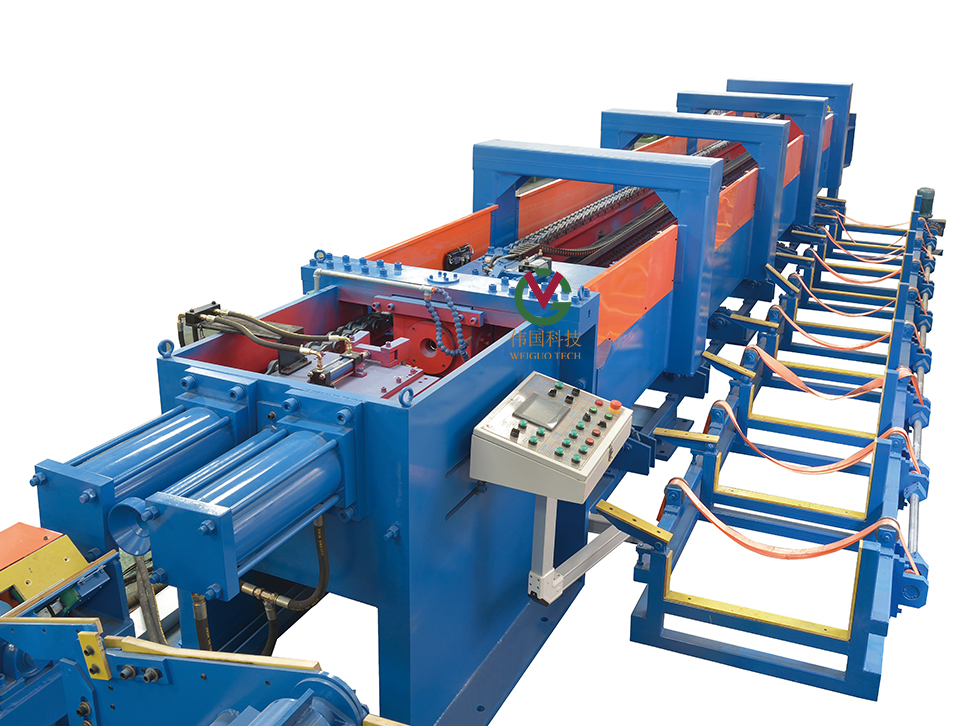

C-3拉拔主机

拉拔拉拔主机是一台双链式传动、机械夹头、液压托料的冷拉设备。它由模座、模框、拉拔小车、托料架、液压站系统、传动链、减速机、电机及机座组成。拉拔速度变频控制。

1.主电机功率:132Kw;变频控制;

2.有效行程:8米

3.托料架液压升降

C-4下料机构

下料机构由液压托料、送料及料架组成。液压托料由六组构成。送料机构将材料送入接料架中。架长8米,位于链拉机的侧面,并接住下料机构下来的工件。

C-5集料架

支撑材料胶带为电动调节。料架长:8米

C-6电控系统1套

1.  三菱PLC

2.  威伦(台湾)触摸屏

3.  变频调速器(中国)

4.  主要低压配件采用施耐德品牌  伺服电机

双链式拉拔机有如下优点:

(1)拉拔中心线与设备中心线一致,拉拔过程平稳,制品的尺寸精度、表面质量和平直度高;

(2)单链式拉拔机需要拨料机构,双链拉拔机拉拔后管材直接从两根链条之间的空当落下,经拉拔机倾斜滑板进入料筐或由水平输出机构输出,卸料方便;

(3)由于小车不必挂钩,双链式拉拔机既可较大吨位拉拔大规格棒材,又可拉拔小棒,不会产生因为拉力太小小车挂钩抬不起来或无法脱钩的问题,使用范围广;

(4)双链拉拔机取消了小车返回机构和拨料机构,小车没有钩子和与钩子有关的部件,结构简单,维修容易。


注:可根据要求订制


技术参数

1.  型号:BL-40

2.  加工材质:钢铁 铜 铝

3.  最大拉拔力:  300 KN

4.  设备最大拉拔速度: 20米/分钟

5.  原料长度:  6米

6.  成品规格:Φ15~Φ40;H15-H32;S15-S30

7.  机组总功率:

8.  拉拔主电机功率:132 Kw交流电机

9.  电压要求:  380V  50HZ 3P

10.气压要求:6 kg/cm2±1kg/cm2   流量200L/分钟

11.外型尺寸(长*宽*高):  21米* 3.5米* 1.2米

12.重量:  20T
