棒材倒角机

产品简介:本设备利用动力车削刀头将棒材头部端面切削倒角或者端面平齐,以利于自动车床或者无心磨床的后续加工

详细介绍

技术参数

棒材倒角机 圆钢 六角 方棒倒角机

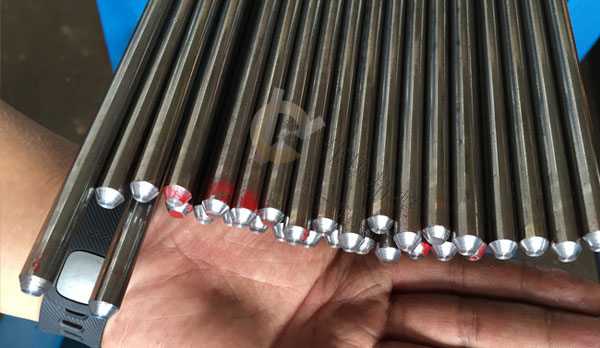

一、功能特点:本设备利用动力车削刀头将棒材头部端面切削倒角或者端面平齐,以利于自动车床或者无心磨床的后续加工。是棒材、自动车床使用的材料的加工利器,以加快生产效率。


二、倒角机优势:稳定性好,效率高,快速更换切削刀具。



三、设备结构要求

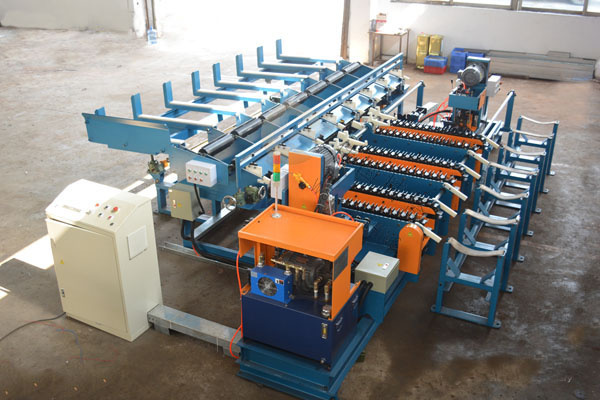

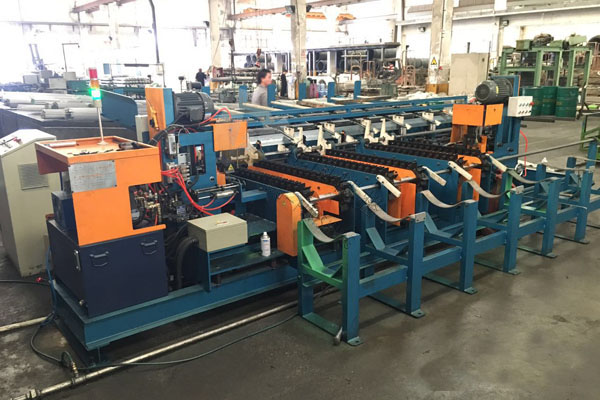

本机组由倒角主机、收料架组成。设备主要包括下料过渡、输送辊道、夹持装置、车削及调整机构、铁屑传输及收集装置、电控系统、液压传动系统、润滑系统等。

a.下料过渡装置

主要功能是将棒料送入送入倒角机。

b.输送辊道

准确平稳的将棒料送入夹持和车削机构,可自动或手动调节中心高度,以适应不同直径的棒料中心位置和切削机构中心保持一致。

c. 夹持装置

能够准确牢固的对棒料进行夹持,便于下一步倒角动作的进行。夹持力可调;

d. 车削及调整机构

主要完成棒料倒角功能。要求在倒角过程中,不得对棒料产生新的弯曲变形。

e. 铁屑传输及收集装置

要求能够有效的收集生产线上的切削料屑,并送至集屑框内。

f. 电控系统

采用PLC控制,实现全自动控制;

g. 液压系统

h. 润滑系统



型号WG0308WG0516WG1025WG2032WG3075
加工直径( mm )Ø 3 - Ø 8Ø 5 - Ø 16Ø 10 - Ø 25Ø 20 - Ø 32Ø 30 - Ø 75
加工长度( mm )2000 - 40002000 - 40002000 - 40002000 - 40002000 - 4000
加工材质铜,铁,铝,不锈钢及合金钢
加工形状圆棒、六角棒、四角棒
加工速度60-80支/分钟30-40支/分钟25-30支/分钟15-20支/分钟5-15支/分钟
倒角角度45、6045、6045、6045、6045、60
倒角深度( mm )0 - 20 - 30 - 40 - 50 - 7
机台功率( Kw )711141418
